Conexiones para Tubing Morris
Las conexiones de doble férula Morris dan al operador de sistemas de fluidos la confiabilidad, facilidad de instalación y hermeticidad que los sistemas de tubing de instrumentación, neumáticos, hidráulicos y de gas necesitan para operar con seguridad — eliminando fugas peligrosas que resultan costosas para la instalación.

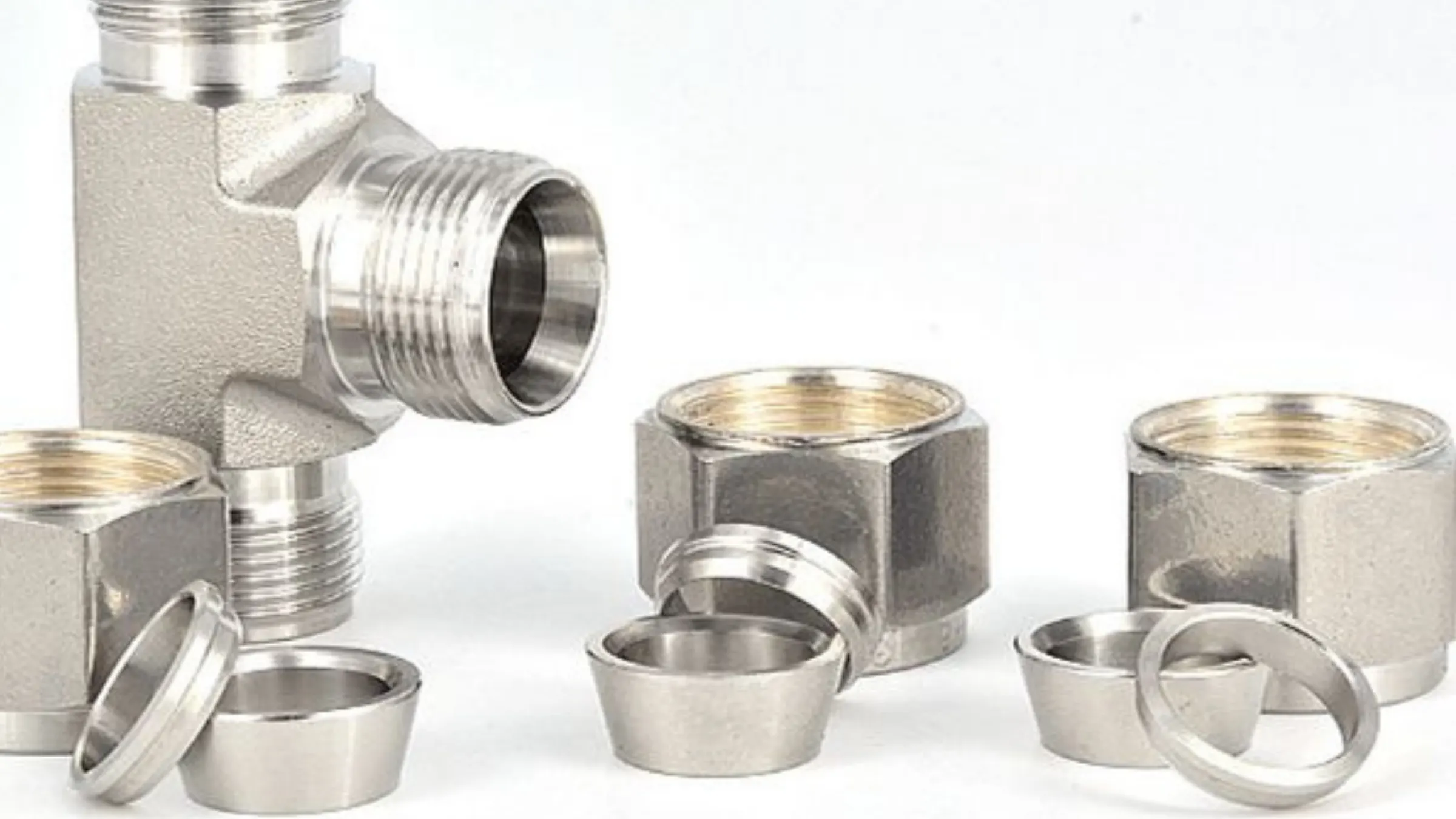

Cada conexión Morris es un diseño de doble férula de cuatro piezas — tuerca, férula trasera, férula delantera y cuerpo — que al instalar el tubing se convierte en una junta de cinco piezas, libre de fugas. La acción secuencial de las férulas gemelas compensa las variaciones de espesor de pared, dureza y tolerancia dimensional del tubing — las variables que hacen fallar a otras conexiones. No se requieren herramientas especiales, y las conexiones son reutilizables varias veces soportando impulso y vibración severos tanto en vacío como en presión.
La gama cubre uniones, codos, tees y reductores tubing-a-tubing, conectores tubing a NPT hembra, conectores tubing a NPT macho y accesorios de precisión para tubería — todo en acero inoxidable con tuercas plateadas internamente contra el agarrotamiento, y disponibles en Monel, Hastelloy e Inconel, incluidas opciones según normas NACE. Referencias cruzadas a números de parte equivalentes disponibles bajo solicitud.
Categorías de conexiones para tubing
Tubing × Tubing — Uniones, Codos, Tees y Reductores

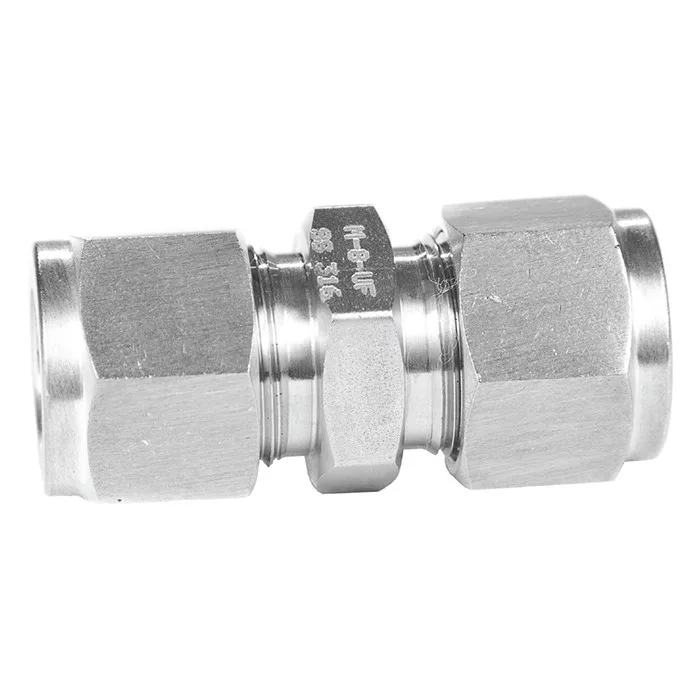

- UF — Unión, fraccional
- URF — Unión reductora, fraccional

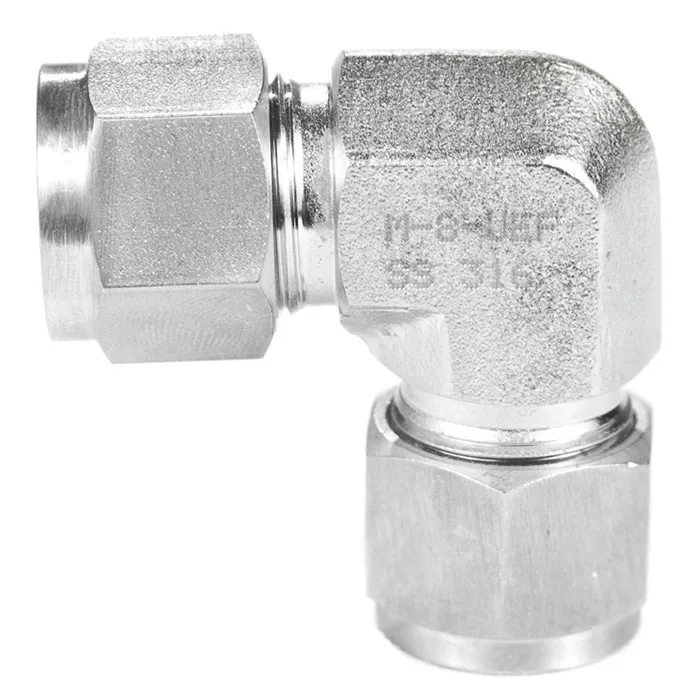

- UEF 90 — Codo unión 90°, fraccional
- UERF — Codo unión reductor, fraccional
Tubing × Rosca Hembra NPT — Conectores
- FC — Conector hembra
- FE — Codo hembra
- FRT — Tee de paso hembra
- FBT — Tee de derivación hembra
Tubing × Rosca Macho NPT — Conectores

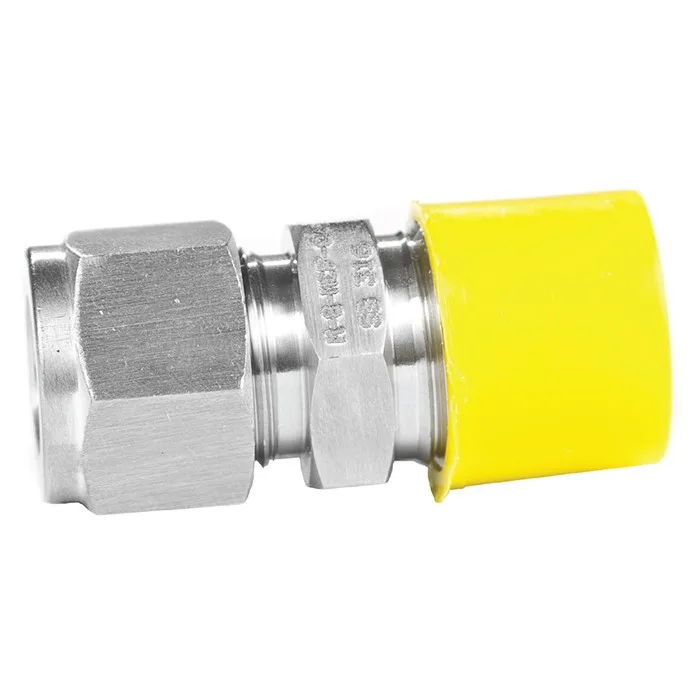

- MC — Conector macho
- ME 90° · ME 45° — Codos macho, 90° y 45°
- MRT — Tee de paso macho
- MBT — Tee de derivación macho
Accesorios de Precisión para Tubería
- HLN — Niple largo hexagonal

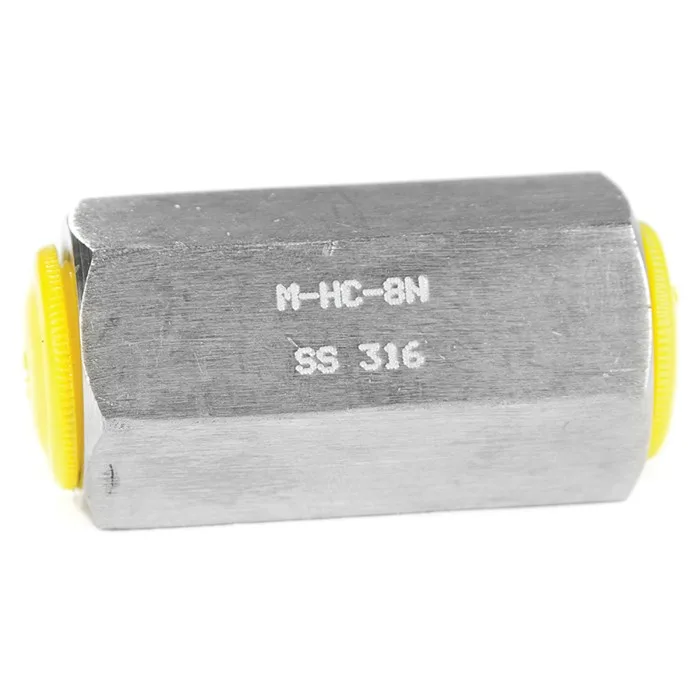

- HC — Cople hexagonal
- PFT — Tee hembra de tubería
- PFC — Cruz hembra de tubería — NPT(F) × 3 lados
Tubing × Tubing — Uniones, Codos, Tees y Reductores
Uniones de doble férula que unen tubing fraccional con tubing fraccional — los bloques de construcción de todo tendido de instrumentación, desde uniones rectas hasta tees reductoras y cruces.
Datos técnicos
- Tamaños
- 1/16" – 1" OD de tubing
- Extremos
- Tubing fraccional (OD), doble férula
- Material
- 316 SST (Monel, Hastelloy, Inconel y NACE bajo pedido)
- Protección de roscas
- Tuercas plateadas internamente contra agarrotamiento · tapas protectoras
Tipos
| Tipo | Descripción |
|---|---|
| UF | Unión, fraccional |
| URF | Unión reductora, fraccional |
| UEF 90 | Codo unión 90°, fraccional |
| UERF | Codo unión reductor, fraccional |
| UTF | Tee unión, fraccional |
| UTRF · UTRYF · UTRXF · UTRBF | Tees unión reductoras — patrones todo-diferente, paso en Y, paso en X y derivación |
| UCF | Cruz unión, fraccional |
Tubing × Rosca Hembra NPT — Conectores
Conectores, codos y tees que hacen la transición del tubing de doble férula a roscas de tubería NPT hembra — donde la línea de impulso encuentra la conexión al proceso.
Datos técnicos
- Tamaños
- 1/8" – 1" OD de tubing
- Extremos
- Tubing fraccional (OD) × NPT hembra
- Material
- 316 SST (Monel, Hastelloy, Inconel y NACE bajo pedido)
- Norma de rosca
- ANSI B1.20 (NPT)
Tipos
| Tipo | Descripción |
|---|---|
| FC | Conector hembra |
| FE | Codo hembra |
| FRT | Tee de paso hembra |
| FBT | Tee de derivación hembra |
Tubing × Rosca Macho NPT — Conectores
Conectores, codos y tees de rosca macho para montar tendidos de tubing en puertos roscados de instrumentos, manifolds y equipos de proceso.
Datos técnicos
- Tamaños
- 1/16" – 1" OD de tubing
- Extremos
- Tubing fraccional (OD) × NPT macho
- Material
- 316 SST (Monel, Hastelloy, Inconel y NACE bajo pedido)
- Norma de rosca
- ANSI B1.20 (NPT)
Tipos
| Tipo | Descripción |
|---|---|
| MC | Conector macho |
| ME 90° · ME 45° | Codos macho, 90° y 45° |
| MRT | Tee de paso macho |
| MBT | Tee de derivación macho |
Accesorios de Precisión para Tubería
Tees, cruces, coples y niples roscados para conexiones de tubería de diámetro pequeño alrededor de instrumentos y auxiliares — mecanizados con el mismo estándar de calidad de la línea de conexiones para tubing.
Datos técnicos
- Tamaños
- 1/8" – 2" (según tipo)
- Extremos
- NPT hembra / macho
- Material
- 316 SST (Monel, Hastelloy, Inconel y NACE bajo pedido)
- Norma de rosca
- ANSI B1.20 (NPT)
Tipos
| Tipo | Descripción |
|---|---|
| HLN | Niple largo hexagonal |
| HC | Cople hexagonal |
| PFT | Tee hembra de tubería |
| PFC | Cruz hembra de tubería — NPT(F) × 3 lados |
Calificadas según ASTM F1387-99
Una conexión vale lo que vale su programa de pruebas
Las conexiones Morris se califican bajo el programa de pruebas de la norma ASTM F1387-99 en laboratorios reconocidos.
Presión de prueba
1.5× la presión máxima de trabajo, sostenida 5 minutos sin fuga
Prueba de rearmado
25 ciclos de desarme/armado y de nuevo la presión de prueba
Estallido hidráulico
Hasta 4× la presión de trabajo, sostenida 5 minutos sin fuga
Vacío estático
Hasta 700 mbar de presión negativa, sostenida 15 minutos
Impulso y vibración
5×10⁶ impulsos de presión con vibración simultánea en dos planos
Opcionales
Ciclado térmico y prueba de fuga con helio (≤ 2×10⁻⁶ std cc/seg)
¿Necesita conexiones para tubing Morris?
Envíenos el tipo, diámetro del tubing y rosca — confirmamos las tablas dimensionales, números de parte y materiales completos para su aplicación y lo cotizamos rápido desde nuestro almacén en Orlando, FL.
