Válvulas de Instrumentación Morris
Las válvulas de instrumentación Morris entregan el corte, aislamiento y venteo herméticos de los que depende cada punto de medición — válvulas de aguja, de manómetro y block & bleed en barra maciza, manifolds de instrumentos, checks en línea y válvulas de bola de alta presión, a 6,000 psig y probadas hidrostáticamente antes del despacho.
Los profesionales industriales dependen de las válvulas de diámetro pequeño para aislar, igualar y ventear cada manómetro, transmisor y punto de muestreo de la planta. La línea Morris cubre el hookup completo: válvulas de aguja para corte y estrangulamiento, válvulas de manómetro y block & bleed para mantenimiento seguro del instrumento, manifolds de 2, 3 y 5 válvulas para transmisores de presión y DP, checks en línea contra el flujo inverso, y válvulas de bola de alta presión para servicio hidráulico.
Las válvulas se mecanizan en barra maciza o forja en 316 SST — con opciones en 304, acero al carbono, Hastelloy y Monel — con empaque de PTFE o Grafoil, a 6,000 psig @ 100°F con asiento metálico. Cada válvula pasa prueba hidrostática de cuerpo a 1.5× la presión de trabajo y prueba con nitrógeno a 1,000 psi de fugas en asiento y empaque antes de despacharse. La trazabilidad de material es estándar.
Categorías de válvulas de instrumentación
Válvulas de Aguja
- MN6K
- MN6KT
- MN10K
Válvulas de Manómetro y Block & Bleed
- MGV1
- MGV2
- MGV2-LE
- MGV-2B
Manifolds de Instrumentos — Serie MMV
- 2 válvulas (2VLV)
- 3 válvulas (3VLV)
- 5 válvulas (5VLV)
Válvulas Check en Línea
- MCKF
Válvulas de Bola de Alta Presión
- 36K

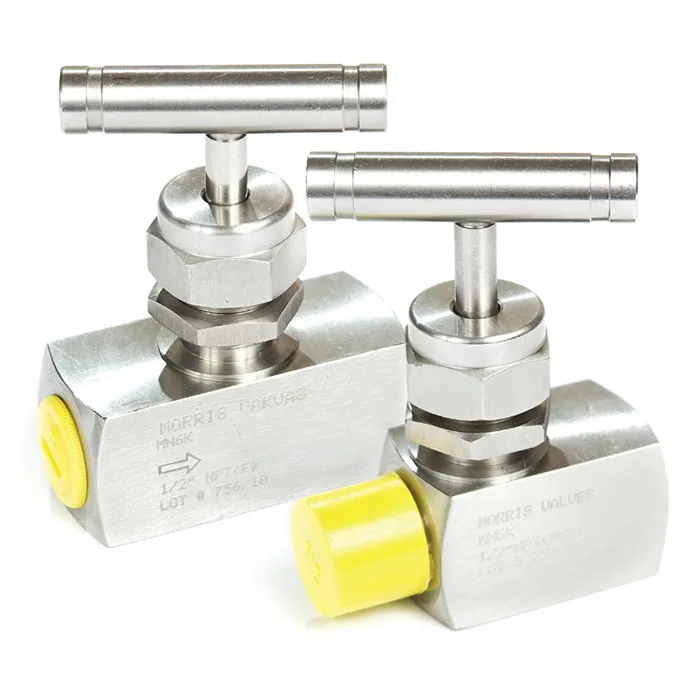

Válvulas de Aguja
Válvulas de aguja de cuerpo en barra maciza para corte y estrangulamiento en líneas de manómetro e impulso — cuerpo de una pieza para resistencia superior a la corrosión, en patrones recto, angular y cruz con montaje en panel.
Datos técnicos
- Tamaños
- 1/4" – 1"
- Conexiones
- NPT, BSPP, BSPT, socket weld, butt weld, conexión para tubing
- Presión nominal
- 6,000 psig @ 100°F (414 bar @ 38°C), asiento metálico
- Límite de temperatura
- 450°F (232°C) empaque PTFE · 1,000°F (538°C) empaque Grafoil
- Materiales de cuerpo
- 316 SST, 304 SST, acero al carbono, Hastelloy, Monel
- Vástago
- Punta no rotativa, back-seated a prueba de expulsión, asiento duro y blando
Modelos
| Modelo | Tamaños | Orificio | Rango Cv |
|---|---|---|---|
| MN6K | 1/4" – 1" | 0.14" – 0.37" | 0.31 – 2.4 |
| MN6KT | 1/8" – 1" | 0.10" – 0.39" | 0.31 – 2.4 |
| MN10K | 1/4" – 1" | 0.14" – 0.37" | 0.35 – 2.2 |

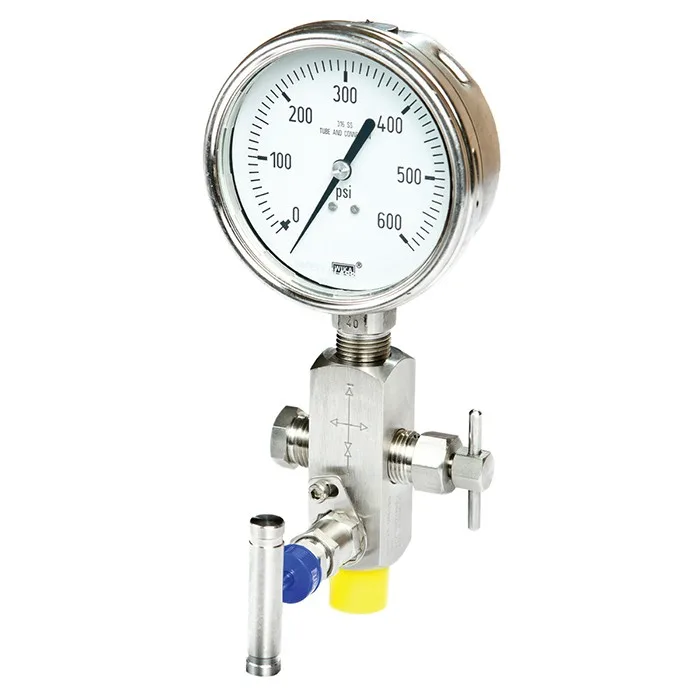

Válvulas de Manómetro y Block & Bleed
Válvulas de manómetro en barra maciza y configuraciones block & bleed que aíslan el instrumento y ventean la presión atrapada de forma segura antes del mantenimiento. Cuerpo en ASTM A182 F316 con empujador de bonete plateado (anti-agarrotamiento) para mayor vida útil del vástago.
Datos técnicos
- Tamaños
- 1/4" – 3/4"
- Conexiones
- NPT, BSPP, BSPT, socket weld
- Presión nominal
- 6,000 psig @ 100°F (414 bar @ 38°C), asiento metálico
- Límite de temperatura
- 450°F (232°C) empaque PTFE · 1,000°F (538°C) empaque Grafoil
- Material de cuerpo
- ASTM A182 F316 (opciones: 304 SST, acero al carbono, Hastelloy, Monel)
- Flujo
- Orificio 0.18" · Cv 0.45
Modelos
| Modelo | Tamaños | Configuración |
|---|---|---|
| MGV1 | 1/2" – 3/4" | Válvula de manómetro, block & bleed con tapón de venteo |
| MGV2 | 1/4" – 3/4" | Block & bleed con válvula de purga integral |
| MGV2-LE | 1/4" – 3/4" | Block & bleed, patrón de extensión larga |
| MGV-2B | 1/4" – 1/2" | Entrada macho × salida macho — se monta directo en el puerto del manómetro o transmisor, una conexión roscada menos |

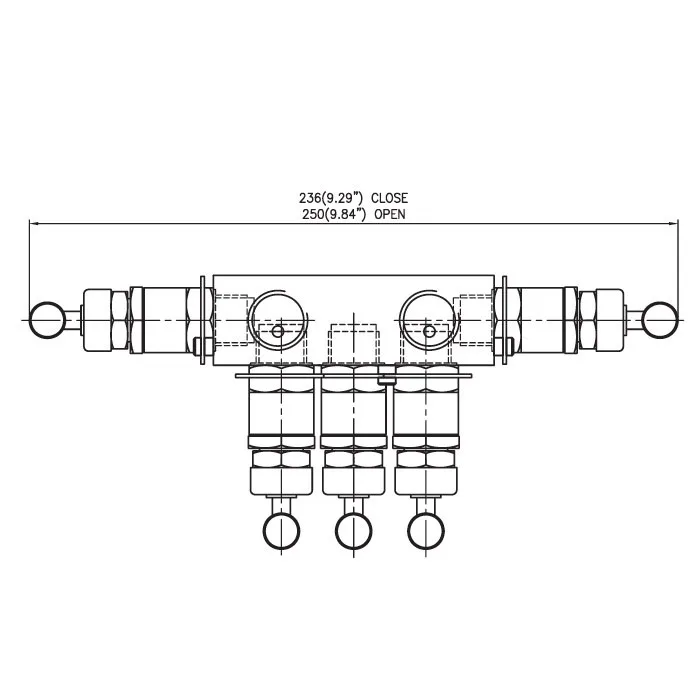

Manifolds de Instrumentos — Serie MMV
Manifolds de 2, 3 y 5 válvulas para transmisores de presión y presión diferencial, incluidos patrones coplanares para montaje directo. Cuerpo ASTM A182 F316 con trazabilidad por colada, punta de vástago no rotativa y asientos integrales duro y blando.
Datos técnicos
- Tamaños
- 1/4" – 1/2"
- Conexiones
- NPTF, BSPT, BSPP, bridada
- Presión nominal
- 6,000 psig @ 100°F (414 bar @ 38°C), asiento metálico
- Límite de temperatura
- 450°F (232°C) empaque PTFE · 1,000°F (538°C) empaque Grafoil
- Materiales
- 316 SST, 316L, 304, 304L, acero al carbono, Hastelloy, Monel
- Trazabilidad
- Trazabilidad por código de colada (heat code)
Modelos
| Configuración | Patrones de montaje |
|---|---|
| 2 válvulas (2VLV) | Tubería-tubería (angular / recto), tubería-brida, brida-brida |
| 3 válvulas (3VLV) | Tubería-tubería, tubería-brida, brida-brida, coplanar de montaje directo |
| 5 válvulas (5VLV) | Tubería-tubería, tubería-brida, brida-brida, coplanar de montaje directo |

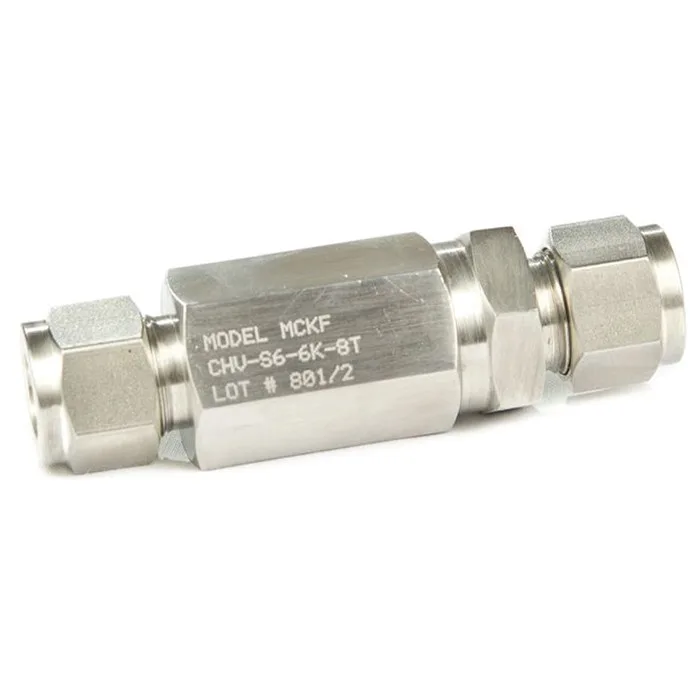

Válvulas Check en Línea
Válvulas de retención compactas tipo poppet en línea que impiden el flujo inverso en líneas de instrumentos y de proceso de diámetro pequeño, con sellos O-ring de Viton e internos en 316 SST. Cada válvula se prueba antes del despacho.
Datos técnicos
- Tamaños
- 1/8" – 1"
- Conexiones
- NPT, BSPP, BSPT, conexión para tubing
- Presión nominal
- 1,000 – 10,000 psi @ 100°F (414 bar @ 38°C)
- Presión de apertura
- 1 – 25 psi
- Materiales
- 316 SST, 304 SST, acero al carbono, Monel, latón, Hastelloy
- Sellos
- O-rings de Viton
Modelos
| Modelo | Tamaños | Extremos |
|---|---|---|
| MCKF | 1/8" – 1" | NPT hembra / macho, tubing OD |

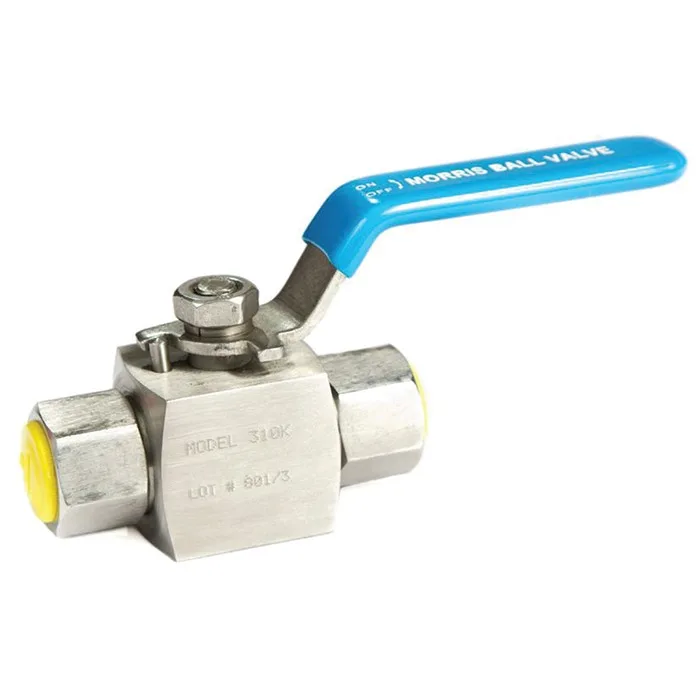

Válvulas de Bola de Alta Presión
Válvulas de bola de cuarto de vuelta, paso total y cuerpo de tres piezas para aplicaciones hidráulicas de alta presión — vástago a prueba de expulsión, cuerpo en barra o forja, roscas según ANSI B2.1 / B1.20 (NPTF), BS 21, DIN 259/2999 e ISO 228.
Datos técnicos
- Tamaños
- 1/4" – 1"
- Conexiones
- NPT, BSPP, SAE, tubing OD
- Presión de trabajo
- 6,000 psi @ 70°F
- Límite de temperatura
- 450°F (232°C) empaque GFT · 700°F (371°C) empaque PEEK
- Materiales de cuerpo
- ASTM A351-CF8M / A182-F316, A351-CF3 / A182-F304, A216-WCB / A105 (Hastelloy y Monel bajo pedido)
- Asientos
- Delrin o PEEK · Normas: MSS SP-99, BS 5750
Modelos
| Modelo | Tamaños | Orificio | Construcción |
|---|---|---|---|
| 36K | 1/4" – 1" | 0.20" – 0.79" | Cuerpo de 3 piezas, paso total |
Probada antes del despacho
Cada válvula, probada a presión
Cada válvula de instrumentación Morris se verifica antes de despacharse — para que el hookup selle desde la primera presurización.
Solicitar cotización →- ✓ Prueba hidrostática de cuerpo a 1.5× la presión de trabajo
- ✓ Prueba con nitrógeno a 1,000 psi de fugas en asiento y empaque, en cada válvula
- ✓ Trazabilidad de material · certificados EN 10204-3.1 bajo solicitud
¿Necesita una válvula de instrumentación Morris?
Envíenos el modelo, tamaño y conexión — confirmamos las tablas dimensionales, números de parte y materiales completos para su aplicación y lo cotizamos rápido desde nuestro almacén en Orlando, FL.
